使用軟體:
1. Labview 8.0
2. LabVIEW 8.0 PDA Module (Pocket PC)
步驟:
1. 建立新專案(New projet)
2. 增加Targets and devices
3. 選擇POCKET PC 2003 device
4. 增加新PDA VI
5. 選擇適合PDA顯示的視窗大小
6. Front panel 和 Diagram顯示
7. 撰寫VI程式碼
8. Save all、然後按RUN
9. Then、會出現應用程式的參數測定,選擇好之後往下一步
10. 執行(Run)、包括建立執行檔即將成是部署至PDA
11. 最後就是在PDA上執行Labview程式囉
星期三, 12月 20, 2006
星期五, 10月 13, 2006
使用DAQ assistant (DAQ 小幫手)及NI USB 9211進行溫度量測
使用軟體:
1. Labview 8.0
2. DAQmx Base 2.1
1. 在functions面板中,選擇Measurement I/O -> DAQmx -> DAQ Assistant
2. DAQ 小幫手對話框開啟後,選擇Analog Input
3. 選擇Temprature->Thermoouple
4. 選擇ai0,對應硬體上的是TC+和TC0- , 按Finish鍵 ,
5. 因為所使用的Thermocouple是K type, 所以在Thermocouple type 選項中選K, 在Task Timing選項中的Acquisition mode選continuous, 然後按Test 鍵, 進行功能測試

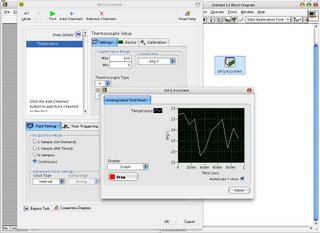

6. 測試完成後, 結束測試畫面 , 然後按ok鍵, DAQ小幫手會自動產生所設定好功能的VI,
7. 加上While loop 及Graph indicator, 及完成K type thermocouple的測試程式, 按執行(RUN)看看程式執行的效果吧!
1. Labview 8.0
2. DAQmx Base 2.1
1. 在functions面板中,選擇Measurement I/O -> DAQmx -> DAQ Assistant
2. DAQ 小幫手對話框開啟後,選擇Analog Input
3. 選擇Temprature->Thermoouple
4. 選擇ai0,對應硬體上的是TC+和TC0- , 按Finish鍵 ,
5. 因為所使用的Thermocouple是K type, 所以在Thermocouple type 選項中選K, 在Task Timing選項中的Acquisition mode選continuous, 然後按Test 鍵, 進行功能測試
6. 測試完成後, 結束測試畫面 , 然後按ok鍵, DAQ小幫手會自動產生所設定好功能的VI,
7. 加上While loop 及Graph indicator, 及完成K type thermocouple的測試程式, 按執行(RUN)看看程式執行的效果吧!
